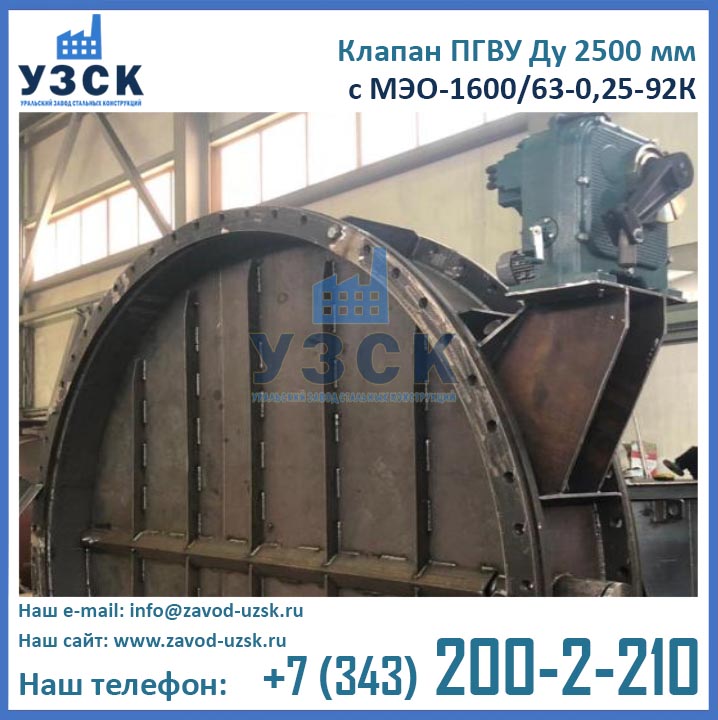

17 марта 2019 г. завершены работы по изготовлению клапанов ПГВУ круглого сечения Ду 2500 мм (усиленные до 8 кПа) в количестве 4 штук. 18 марта 2019 произведена отгрузка клапанов пылегазовоздуховодов в адрес АО «СовПлим». В соответствии с потребностью заказчика, круглые клапаны ПГВУ укомплектованы ответными фланцами, крепежом, площадкой под МЭО и электроприводом МЭО-1600/63-0,25-92К. Производственные работы завершены в срок, произведены необходимые испытания готовой продукции.
Клапаны ПГВУ: описание и назначение
Предохранительный клапан ПГВУ — это устройство, необходимое для осуществления регулировки подачи и доступа рабочей среды в системах пылегазовоздуховодов. С помощью клапана ПГВУ можно как устанавливать необходимый напор потока рабочего вещества, так и полностью перекрывать его. В качестве рабочих сред могут выступать газообразные, жидкие и сыпучие вещества, не оказывающие пагубного влияния на материал изготолвения клапана.
Предохранительные клапаны ПГВУ широко применяются в различных промышленных сферах, где необходима защита пылегазоводзухопроводов, а также установленного на них оборудования и приборов от поломок и разрушений, вызванных повышенным рабочим давлением.
Наш завод ООО «Уральский завод стальных конструкций» предлагает купить клапаны ПГВУ в Ярославле на выгодных условиях. Мы изготовим для вас клапаны пылегазовоздуховодов любого конструктивного и материального исполнения в кратчайшие сроки. Уточнить цены на клапаны ПГВУ газоплотные можно по телефону отедла продаж УЗСК 8 (800) 20-02-337
Условия эксплуатации клапанов для пылегазовоздуховодов
Максимальной температурой, которая допускается для нормальной работы клапанов ПВГУ из углеролистой и низколегированной стали является значение в 425 оС. Газоплотные клапаны ПГВУ из нержавеющей стали могут выдерживать температуру до 900 оС.
Рабочее давление типовых моделей не должно превышать отметку в 0,004 МПа, его предельная и допустимая величина определяется конкретным типомразмером устройства. Усиленные клапаны ПГВУ выдерживают давление до 0,008 МПа.
Конструктивные и материальные исполнения клапанов ПГВУ
Клапаны пылегазовоздуховодов ПГВУ имеют несколько конструктивных и материальных исполнений. Диаметр клапанов круглого сечения может составлять от 100 мм до 2500 мм.
Основные конструктивные исполнения клапанов ПГВУ:

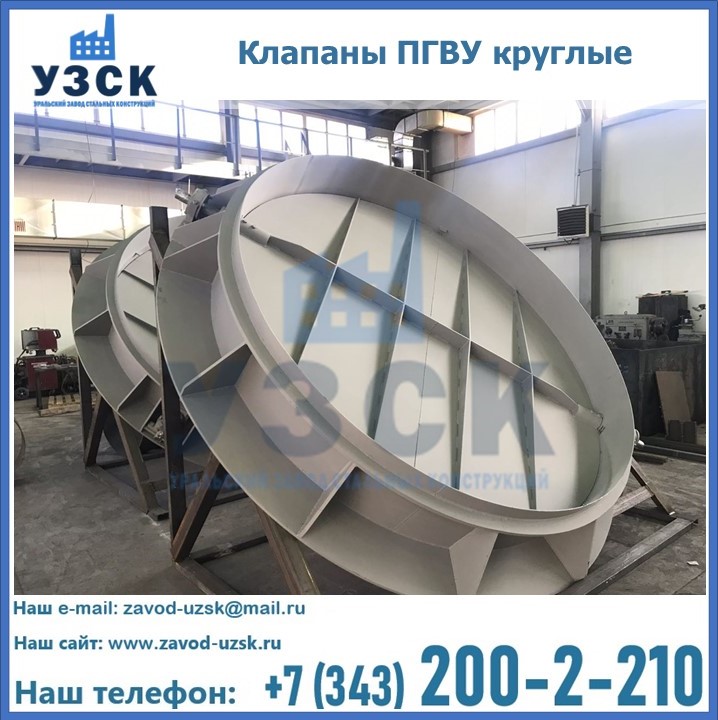

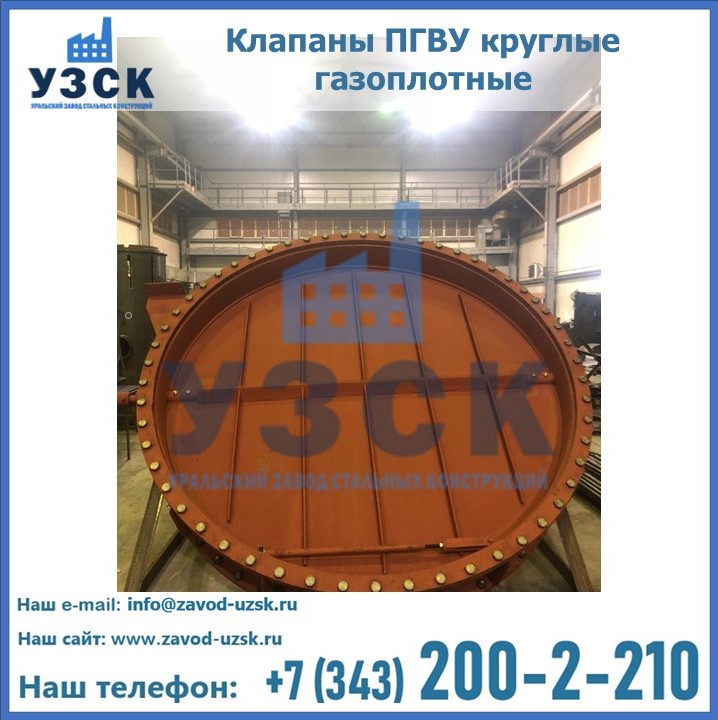

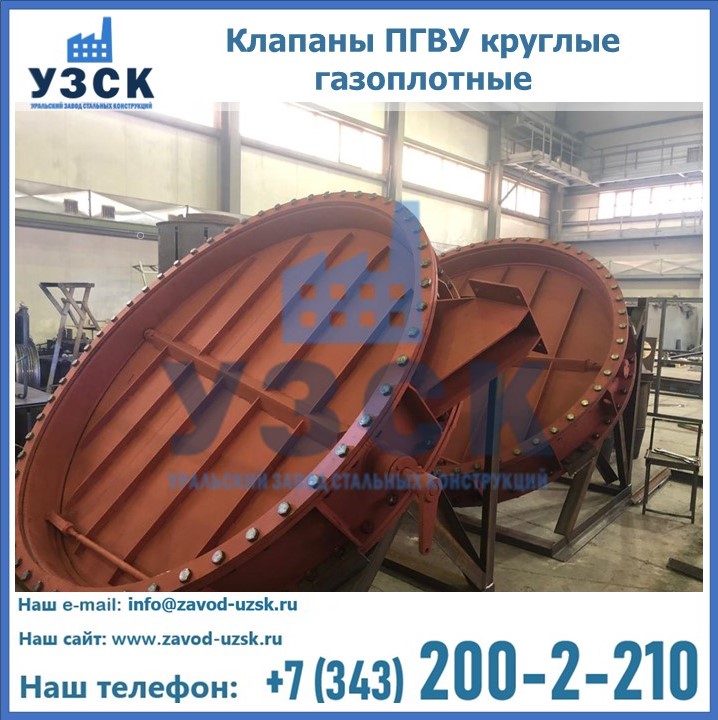

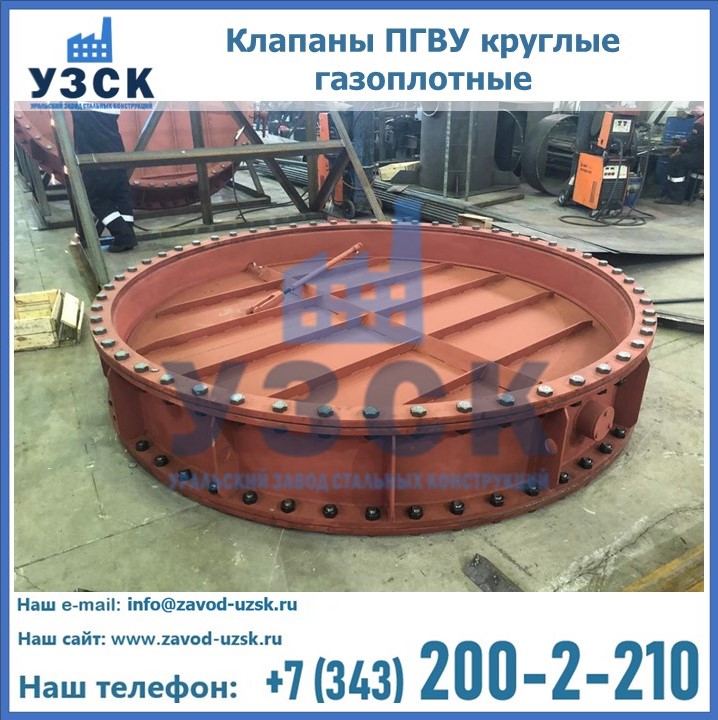

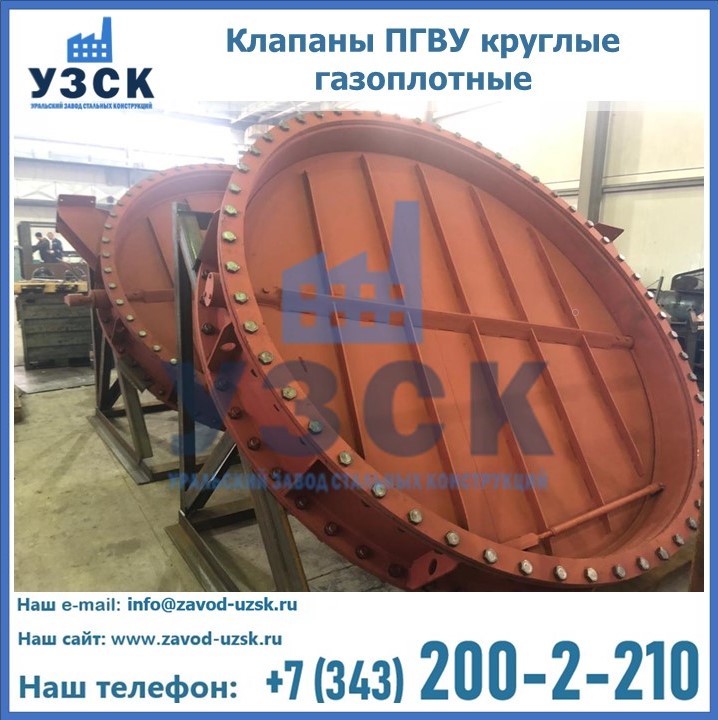

- Круглый клапан ПГВУ — газоплотный клапан круглого сечения (ПГВУ 291-80 размером от Ду 100 до Ду 275 мм, ПГВУ 292-80 размером от Ду 300 до Ду 1400 мм);

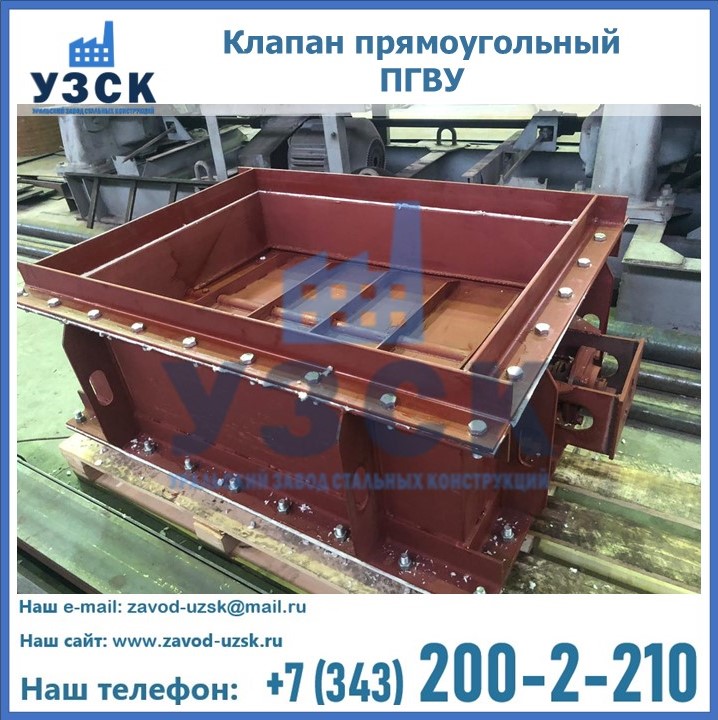

- Прямоугольный клапан ПГВУ — газоплотный клапан прямоугольного сечения (размеры от 300 х 400 мм до 2400 х 2000 мм);
- Клапан ПГВУ больших размеров 9519, 9537, 9538, 9539, 9540, 9541, 9542, 9576, 9632 размером от 2500х1300 до 4300х2500 мм;

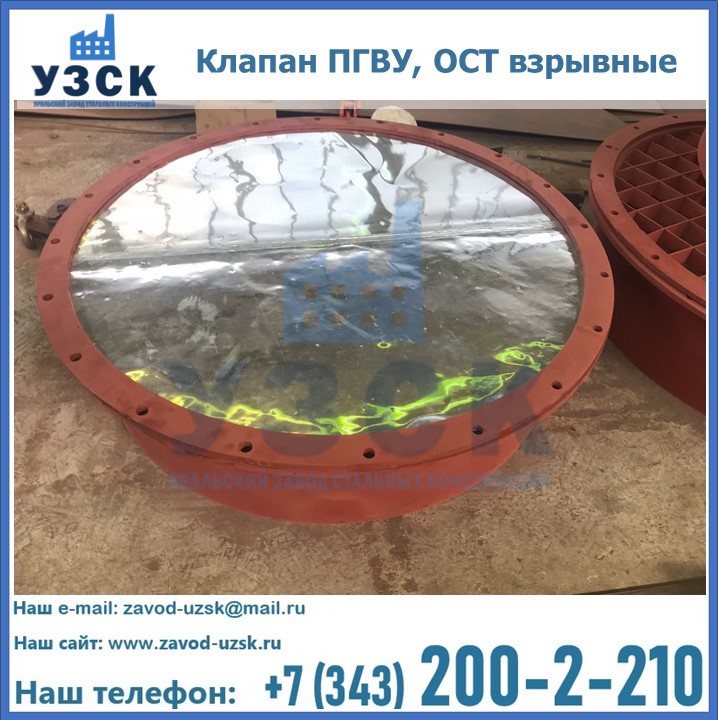

- Взрывной клапан ПГВУ — аварийный клапан ПГВУ с мембраной.
Заслонка прямоугольного клапана может состоять как из одной части и одной оси, так и из несколькиз частей и несконльких осей:
- одноосные клапаны ПГВУ 295-80 размером от 300х400 до 500х1000 мм;
- двухосные клапаны ПГВУ 296-80 размером от 600х700 до 1000х1000 мм;
- трехосные клапаны ПГВУ 297-80 размером от 1200х600 до 1500х1200 мм;
- четырехосные клапаны ПГВУ 298-80 размером от 1600х1000 до 2000х2000 мм;
- пятиосные клапаны ПГВУ 299-80 размером от 2200х1200 до 2400х2000 мм.
Изготовление газоплотных клапанов ПГВУ осущесвтляется из высокопрочной стали различных марок. Марка стали клапана для пылегазовоздуховода подбирается в зависимости от эксплуатационных условий изделия: температуры, химического состава и прочих характеристик рабочей и окружающей сред.
Основные материальные исполнения газоплотных клапанов:
- Клапан ПГВУ Ст. 3 (максимальная температура рабочей среды +425 °С);
- Клапан ПГВУ Ст. 20 (максимальная температура рабочей среды +425 °С);
- Клапан ПГВУ 09Г2С (максимальная температура рабочей среды +425 °С);
- Клапан ПГВУ 12Х1МФ – (температурный режим рабочей среды от +425 до +585 °С);
- Клапан ПГВУ 12Х18Н10Т (температурный режим рабочей среды от +585 до +610 °С);
- Клапан ПГВУ 20Х23Н18 (температурный режим рабочей среды от +610 до 900 °С).
